Khuôn Hàn Hóa Nhiệt Là Gì? Cách Chọn Đúng Kỹ Thuật

Trong thi công hệ thống tiếp địa, nhiều người thường chỉ tập trung vào việc lựa chọn loại thuốc hàn tốt mà quên mất một yếu tố then chốt: Thuốc hàn tốt nhưng khuôn sai = mối hàn hỏng.

Sự thật là, 50% chất lượng mối hàn đến từ khuôn hàn. Khuôn hàn không chỉ là vật chứa, nó là thiết bị định hình, kiểm soát nhiệt độ và dòng chảy kim loại. Một chiếc khuôn không chuẩn về kích thước hay vật liệu sẽ dẫn đến rò rỉ, rỗ khí, hoặc mối nối không điền đầy, làm tăng điện trở nối và đe dọa sự an toàn của toàn bộ công trình bão sét.

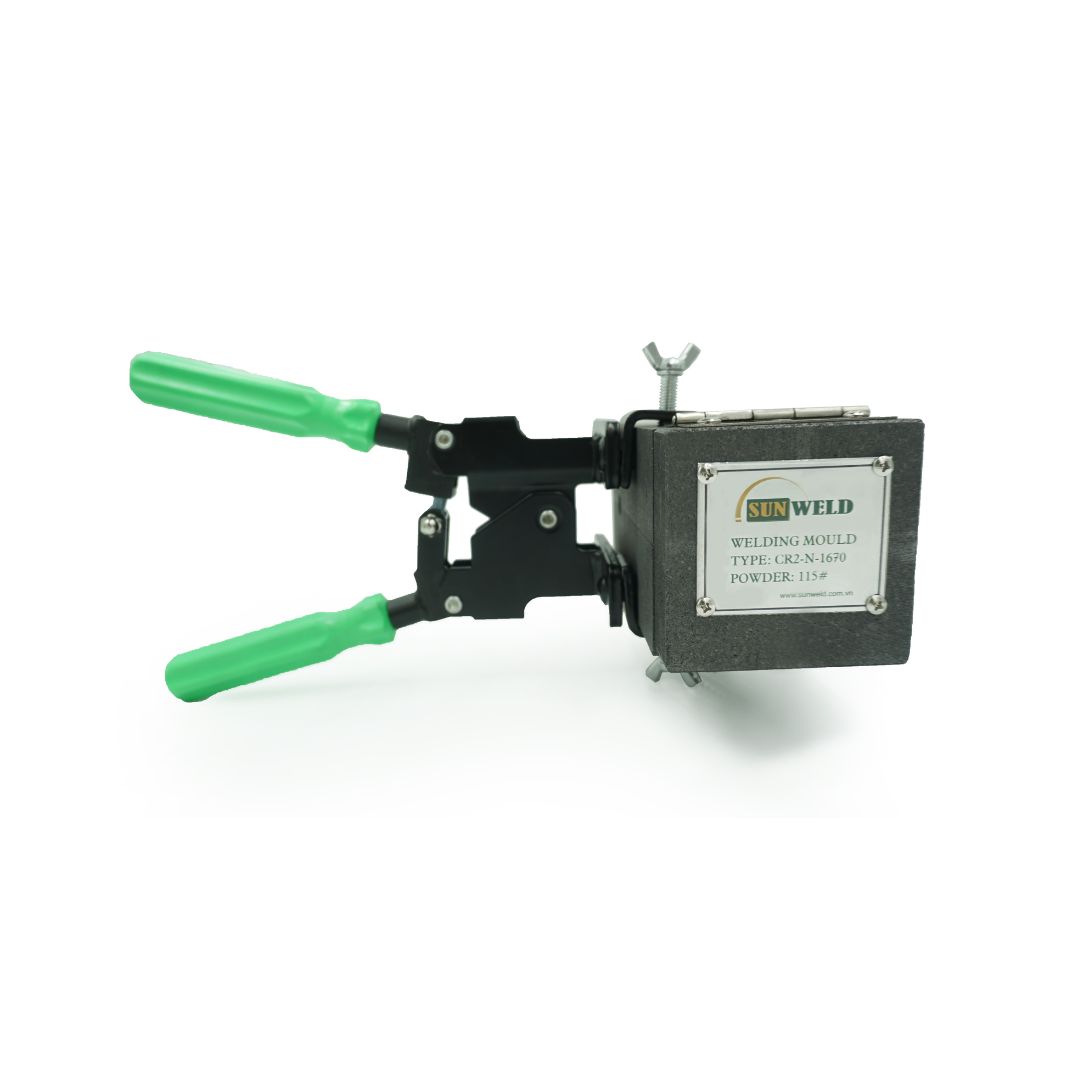

Khuôn hàn hóa nhiệt sunweld

Khuôn hàn hóa nhiệt là gì?

Khuôn hàn hóa nhiệt (Exothermic Welding Mold) là một dụng cụ kỹ thuật chuyên dụng, được thiết kế để chứa thuốc hàn và định hình mối nối giữa các vật liệu dẫn điện (thường là đồng với đồng, hoặc đồng với thép) trong quá trình phản ứng nhiệt nhôm sinh nhiệt cực cao.

Vai trò của khuôn trong quá trình hàn hóa nhiệt

Khuôn hàn đóng vai trò cực kỳ quan trọng:

• Vật chứa phản ứng: Nó tạo ra một không gian kín, chịu được nhiệt độ lên tới hàng ngàn độ C nơi phản ứng hóa học diễn ra.

• Định hình mối nối: Nó quyết định hình dáng thẩm mỹ và độ đặc chắc của mối hàn.

• Bảo vệ vật liệu nối: Nó ngăn chặn vật liệu dẫn điện bị nóng chảy quá mức hoặc bị oxy hóa trong quá trình hàn.

Cấu tạo cơ bản của khuôn hàn

Một chiếc khuôn hàn hóa nhiệt tiêu chuẩn được cấu tạo từ các bộ phận chính sau:

• Thân khuôn (graphite): Được làm từ khối than chì (graphite) tổng hợp chất lượng cao. Vật liệu này có đặc tính chịu nhiệt cực tốt, không bị biến dạng ở nhiệt độ phản ứng và không bị bám dính bởi kim loại nóng chảy.

• Khoang phản ứng: Phần không gian bên trong khuôn nơi thuốc hàn và bồi mồi được đặt vào để kích hoạt phản ứng.

• Rãnh dẫn kim loại nóng chảy: Các đường ống nhỏ được thiết kế chính xác để dẫn dòng đồng nóng chảy từ khoang phản ứng xuống vị trí cần nối vật liệu.

• Lỗ thoát xỉ: Nơi các tạp chất phi kim loại (xỉ) được đẩy ra ngoài sau khi kim loại nguyên chất đã điền đầy mối nối, đảm bảo độ tinh khiết của mối hàn.

Nguyên lý hoạt động của khuôn hàn

Khuôn hàn không hoạt động một cách thụ động. Thiết kế của nó phải đảm bảo các nguyên tắc kỹ thuật sau:

Kiểm soát dòng kim loại nóng chảy

Khuôn phải điều phối dòng đồng nóng chảy đi đúng hướng, điền đầy vào các kẽ hở giữa các vật liệu nối một cách đồng đều, tránh tình trạng kim loại đông đặc quá nhanh gây ra rỗ hoặc thiếu hụt.

Định hình mối hàn

Cấu trúc khoang hàn quyết định hình dáng cuối cùng của mối hàn, đảm bảo nó bọc kín và bám chặt vào bề mặt các vật liệu cần nối.

Ảnh hưởng trực tiếp đến độ đặc – độ bám – độ dẫn điện

Thiết kế rãnh dẫn và lỗ thoát xỉ chính xác sẽ giúp loại bỏ bọt khí và tạp chất, tạo ra một mối hàn đặc chắc, không rỗ, từ đó tối ưu hóa diện tích tiếp xúc và độ b dẫn điện, giảm điện trở nối một cách tối đa.

Phân loại khuôn hàn hóa nhiệt phổ biến

Tại Chongset247, chúng tôi cung cấp đa dạng các loại khuôn hàn để phù hợp với từng yêu cầu thi công cụ thể:

Theo kiểu mối nối

• Khuôn hàn nối thẳng (nối dây-dây, dây-cọc).

• Khuôn hàn nối chữ T, chữ X.

• Khuôn hàn nối dây vào mặt phẳng thép/cọc tiếp địa.

• Khuôn hàn nối cọc tiếp địa vào bản đồng tiếp địa.

Theo kích thước dây – cọc

Khuôn được thiết kế riêng cho các kích thước dây cáp đồng (ví dụ: $M50$, $M70$, $M95$, $M120$… ) và các đường kính Cọc tiếp địa phổ biến (ví dụ: $D14.2$, $D16$, $D17.2$, $D20$… ).

Theo thiết kế khuôn

• Khuôn hàn thông dụng (dùng kìm kẹp khuôn rời).

• Khuôn hàn liền kìm (tay cầm gắn liền vào khuôn).

• Khuôn hàn chuyên dụng cho các không gian hẹp.

Vì sao không thể dùng “một khuôn cho mọi trường hợp”?

Đây là sai lầm phổ biến nhất của các đơn vị thi công thiếu kinh nghiệm. Việc cố tình sử dụng sai khuôn hàn dẫn đến những hậu quả nghiêm trọng:

• Sai kích thước dây/cọc → Rỗ mối hàn: Nếu lỗ khuôn quá lớn so với dây, kim loại nóng chảy sẽ bị rò rỉ ra ngoài, không điền đầy mối nối, tạo ra các khoảng trống và rỗ khí bên trong.

• Sai thiết kế → Kim loại không điền đầy: Nếu dùng khuôn nối thẳng để hàn mối chữ T, rãnh dẫn kim loại sẽ không được thiết kế đúng, dòng copper lỏng không thể đi đến tất cả các nhánh, mối hàn sẽ bị khuyết và yếu.

Mối liên hệ giữa khuôn hàn – thuốc hàn – vật liệu nối: Bộ ba không thể tách rời

Một hệ thống nối đất đạt chuẩn không chỉ cần thuốc hàn chất lượng mà còn phải là kết quả của sự đồng bộ hóa: Khuôn hàn chính xác + Thuốc hàn đủ lượng + Vật liệu nối được làm sạch.

• Khuôn hàn: Phải đúng loại, đúng kích thước.

• Thuốc hàn: Phải đủ số lượng (gr) để điền đầy khoang hàn và tương thích với loại khuôn.

• Vật liệu nối: Cáp đồng, Cọc tiếp địa (đặc biệt là Cọc tiếp địa mạ đồng chất lượng cao) phải được làm sạch oxy hóa trước khi đặt vào khuôn.

Chỉ khi “bộ ba” này được phối hợp hoàn hảo, bạn mới có được một mối hàn hóa nhiệt đặc chắc, bền bỉ và có độ dẫn điện tối ưu cho hệ thống thoát sét.
